產品詳情

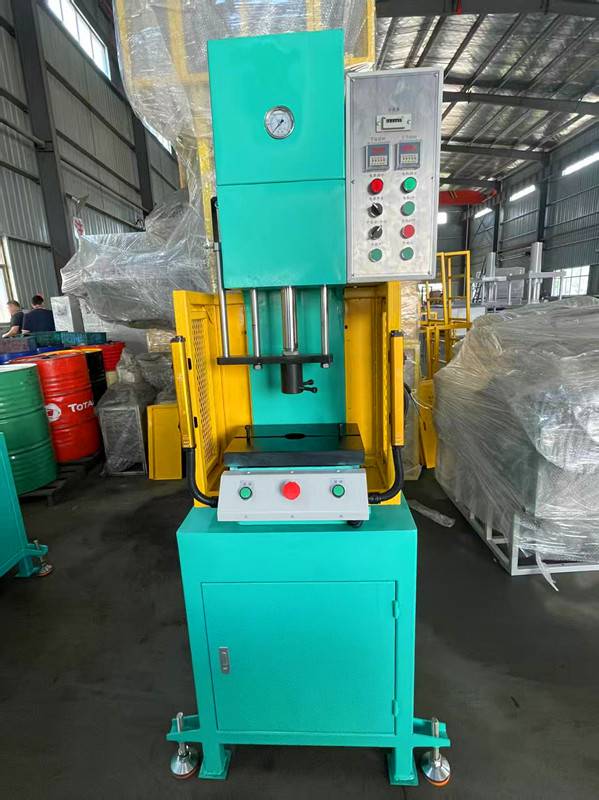

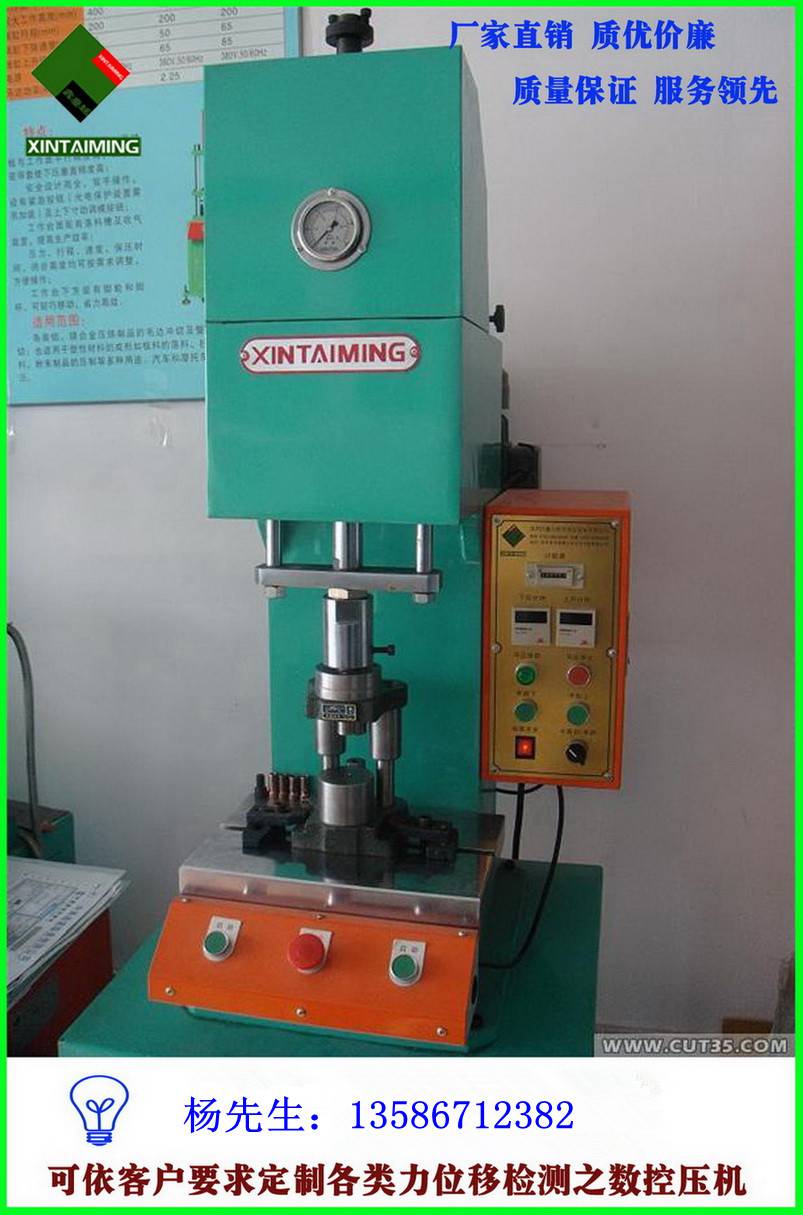

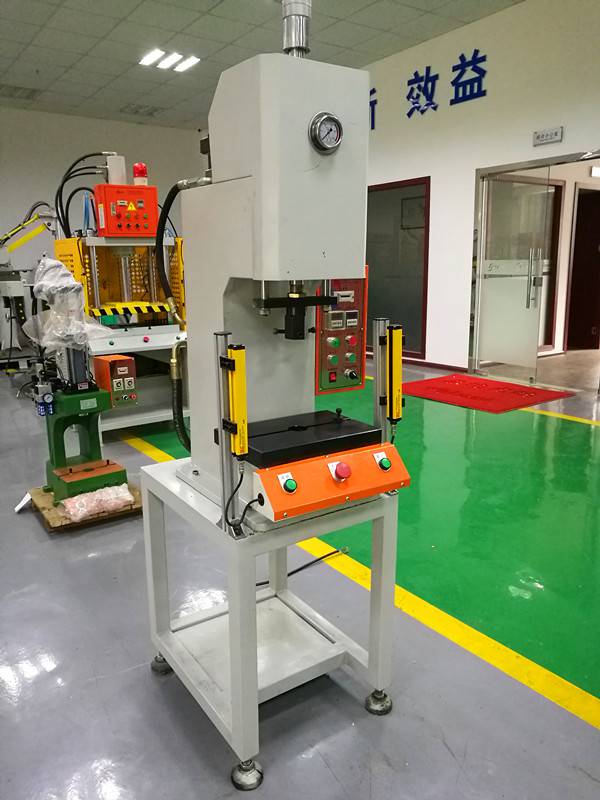

小型油壓機XTM103C電子零部件壓裝設備適用范圍：
本系列油壓壓床適用于零部件的壓裝、零件的校正和鉚接；也適用于塑性材料的成形如板料的落料、拉伸、壓印等以及塑料、粉末制品的壓制等多種用途
電機行業：微電機組件壓裝（主軸，殼體等）電機組件壓裝（軸承等）
小型油壓機XTM103C電子零部件壓裝設備特點：
1. 采用雙按鈕開關操作方式，壓力、行程、保壓時間、閉合高度客戶均可自行調整，操作靈便，工作可靠。
2. 該系列液壓壓床以1-14MPA的液體壓力為動力源，外接三相AC380V 50HZ或三相AC220 60HZ交流電源，總耗電功率不超過3.7KW。
3. 設備待機時噪音不超過80分貝。
4. 采用整體焊接的堅固開式結構，可使機身保持足夠的的鋼性，同時擁有方便的操作空間。
5. 分手動和半自動兩種控制方式，配有緊急回升按鈕，也可加裝紅外線保護裝置。
6. 壓裝行程一般通過計時器、壓力開關、接近開關進行控制
7. 壓裝主軸的回升高度可通過計時器或接近開關任意（行程范圍內）調整。
8. 液壓系統置于機架內,外觀整潔。
9. 具有自動計數功能,可也加裝測力顯示器,可依客戶要求定做。
10. 該系列液壓機出力范圍有3-20T可選(1tf=1000kgf=9.8KN)。
11. 可選配工作臺：600*600*720mm（長*寬*高）。
12. 該系列液壓機械出力范圍有3tf-20tf可選（1tf=1000kgf=9.8KN）。
13. （注：規格參數亦可根據客戶需要定制）
技術參數：?
|
型號 |
XTM-103C-3T |
XTM-103C-5T |
XTM-103C-10T |
XTM-103C-15T |
XTM-103C-20T |
|
出力（T） |
1-3 |
1.5-5 |
3-10 |
5-15 |
5-20 |
|
工作面尺寸 |
350×240 |
350×240 |
400×300 |
400×300 |
400×300 |
|
油缸行程 |
150 |
150 |
200 |
200 |
200 |
|
工作高度 |
245 |
245 |
300 |
300 |
400 |
|
軸孔尺寸 |
φ25 |
φ25 |
φ30 |
φ30 |
φ30 |
|
機器高度 |
1080 |
1080 |
1150 |
1150 |
1150 |
|
??????電源 |
AC380V |
AC380V |
AC380V |
AC380V |
AC380V |
|
馬達功率（KW） |
2.25 |
2.25 |
3.75 |
3.75 |
3.75 |
