• 結構設計

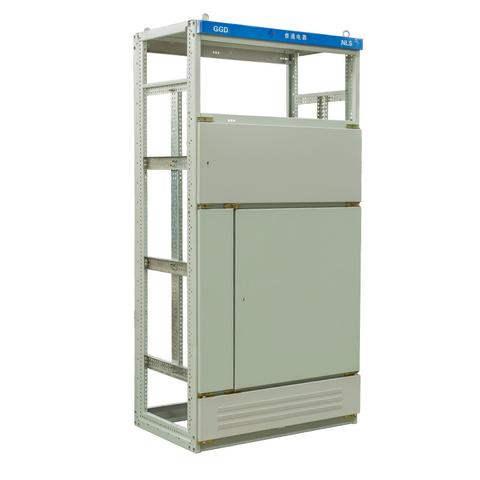

  • 柜體框架：通常采用優質鋼材制成，如 8MF 型開口型鋼或 C 型鋼，經過數控設備加工和組裝，具有較高的強度和穩定性，能夠承受抽屜內電器元件和設備的重量1。
  • 功能單元室：用于安裝各種電器元件，如斷路器、接觸器、繼電器、熔斷器、電流互感器、電壓表、電流表等，每個功能單元室相互隔離，避免電器元件之間的干擾和故障傳播1。
  • 母線室：一般位于柜體的后部或頂部，用于安裝水平主母線，將電源引入抽屜柜，并為各個功能單元室提供電力支持，母線通常采用銅排或鋁排制成，具有良好的導電性和機械強度1。
  • 電纜室：通常位于柜體的底部或后部，與功能單元室和母線室相互隔離，用于進出電纜，電纜室的設計應使電纜上下進出均十分方便，并具有足夠的空間用于電纜的敷設、固定和連接1。
  • 抽屜單元：是低壓抽屜柜的核心部件，由抽屜框架、抽屜面板、電器元件安裝板、一次接插件、二次接插件、抽屜導軌、抽屜鎖止機構等組成，抽屜單元可以通過抽屜導軌輕松地插入或抽出柜體，實現電器元件的快速安裝、更換和維修2。
• 工作原理
  • 配電功能：電源通過進線電纜引入抽屜柜的母線室，母線將電能分配到各個抽屜單元的進線接插件，再經過抽屜內的斷路器等電器元件，將電能輸送到負載設備，實現對電力的分配和控制。
  • 控制功能：通過安裝在抽屜單元內的接觸器、繼電器等控制元件，可以實現對負載設備的啟停、正反轉、調速等控制功能，同時，還可以通過與上位機控制系統的連接，實現遠程控制和自動化控制。
  • 保護功能：抽屜柜內的斷路器、熔斷器、熱繼電器等電器元件可以對電路進行過載、短路、欠壓、漏電等保護，當電路出現故障時，保護元件會迅速動作，切斷電路，保護設備和人員的安全。
• 性能參數
  • 額定電壓：常見的額定工作電壓為 380V、400V、660V 等134。
  • 額定電流：一般從幾百安培到數千安培不等，如 GCS 型低壓抽屜柜的額定電流可達 4000A，而 ABB MNS2.0 低壓抽屜柜的額定電流最大可達 6300A145。
  • 短路耐受電流：通常在數十千安到上百千安之間，例如 GCK 低壓抽出式開關柜的水平母線短時耐受電流有 30KA、50KA、80KA、100KA 等多種規格3。
• 類型

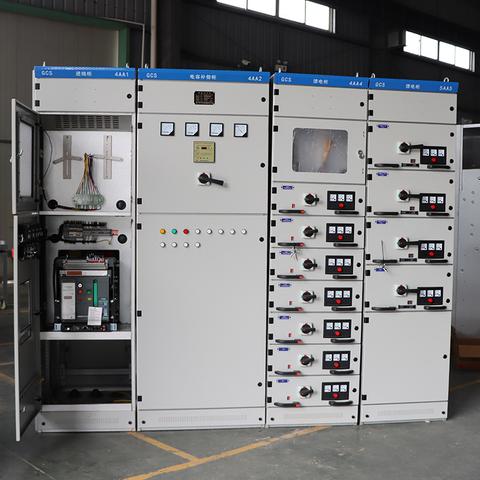

  • GCS 型：主架構采用 C 型鋼，拼裝結構，抽屜層高模數為 160mm，分為 1/2 單元、1 單元、1.5 單元、2 單元、3 單元五個尺寸系列，主母線后置，具有靈活性高、支持智能監控等特點，適用于數據中心、高端制造業的精密配電1。

  • GCK 型：結構相對簡單，主母線在柜頂，可混裝抽屜與固定單元，適用于工業車間、商業樓宇的中低壓配電。


  • MNS 型：采用 25mm 模數，具有雙面操作功能，單柜最多可有 36 回路，還有 1/4 抽屜規格，并且抽屜設有聯鎖機構，適用于大型醫院、機場等高可靠性需求場所。

• 應用場景
• 工業領域：在工廠、礦山、冶金、化工、機械制造等行業，用于對各種生產設備如電動機、變頻器、起重機等進行配電和控制，保障生產設備的正常運行。
• 商業建筑：在商場、寫字樓、酒店、超市等商業場所，為照明系統、空調系統、電梯系統、消防系統等提供電力分配和控制，確保商業場所的正常運營。
• 電力系統：在發電廠、變電站、開閉所等電力系統中，作為低壓配電設備，用于將高壓電能轉換為低壓電能，并分配到各個用電設備和線路中
